HPLC ポンプ/バルブ/他

アイディア製作所では据付作業(有料)を承ります。お気軽にお問合せください。
ポンプ
圧力調整装置
自動/手動バルブ
脱気装置デガッサー

HPLC関連のカスタマイズ、研究/実験用設備の制作をお手伝いします。
純日本製・フロム製品をご紹介します。

  1. HPLC用ポンプ<FLOM社製>
  2. 圧力調整装置<FLOM社製>
  3. 自動/手動バルブ<FLOM社製>
  4. 脱気装置(デガッサー)<FLOM社製>

HPLC用ポンプ

豊富な基本機種ラインナップに加え、特殊なご要望に対応する特注品も承ります。
流量の自動制御機能を搭載した高機能タイプや、簡単な操作性と低価格を追究したシンプルタイプなど、様々な機種がありますので、ご要望に合わせてご提案可能です。

ポンプ選択の目安 (ポンプヘッド材質)
ポンプヘッド材質 ダイフロン
(テフロン樹脂)
PEEK
(ポリエーテルエーテルケトン樹脂)
SUS
(ステンレス)
用途 硫酸の送液 塩溶媒の送液
イオン成分の分析
有機溶媒の送液など
最大耐圧 2MPa 20MPa 35MPa

<FLOM社製>
バルブ切換マイクロ送液ポンプ Micro Pump MP-22シリーズ

バルブ切換マイクロ送液ポンプ
特長

高精度送液と圧倒的な使いやすさ MP-22シリーズ

・無脈流により近い低脈流送液が可能
・気泡混入によるトラブルを大幅に低減
・プランジャーシールの長寿命化
・圧力上限、下限リミッター装備
・省スペースを実現するコンパクト設計
・RS232C による外部制御(2台以上)に対応
・SUS、PEEK、PCTFEから使用溶媒に合わせて選択可能

仕様
マイクロポンプ

*1 最大吐出圧力は瞬間最大圧力であり,最大流量時の常用最大吐出圧力を意味するものではありません。
*2 最大流量設定による長時間送液は行えません。
*3 メタノール送液時,設定流量10~500μl/min,吐出圧力 > 1MPa *1

<FLOM社製>
ローラーポンプ Roller Pump WP-21

ローラーポンプ
特長

プランジャーポンプの洗浄用途や簡易送液に最適

・ 省スペースを実現する小型設計
・ 使用溶媒に合わせてチューブの選択が可能

仕様
ローラーポンプ

*標準の仕様では「Pharmed BPT」チューブを使用しております。
「Fluran F-5500-A」及び「トランスマスターTM-15」をご希望の際は、お問い合わせください。
*電源スイッチをONにすることで自動的に送液が開始されます。

<FLOM社製>
リニア駆動脈流制御送液ポンプ インテリジェントポンプ
Intelligent Pump UI-22シリーズ

リニア駆動脈流制御送液ポンプ
特長

高精度な送液と使いやすさの融合 UI-22シリーズ
リニア駆動方式を採用することでロングストロークが可能となりました。
エア混入時にも安定した送液を可能にする扱い易いポンプです。

・無脈流により近い低脈流送液が可能
・気泡混入によるトラブルを大幅に低減
・プランジャーシールの長寿命化
・圧力上限、下限リミッター装備
・省スペースを実現するコンパクト設計
・RS232C による外部制御(2台以上)に対応
・SUS、PEEK、PCTFEから使用溶媒に合わせて選択可能

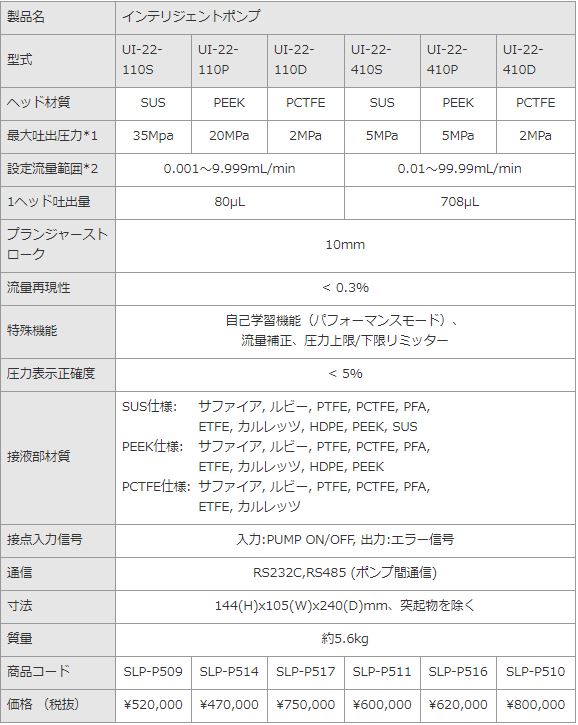

仕様
インテリジェントポンプ

*1 最大吐出圧力は瞬間最大圧力であり、最大流量時の常用最大吐出圧力を意味するものではありません。
*2 最大流量設定による長時間送液はおこなえません。

<FLOM社製>
自動圧力調整装置 Auto BPR BP-11シリーズ
[UI-22シリーズ用]

自動圧力調整装置
特長

・ポンプの圧力をリアルタイムで追従し、一定圧をキープ
・定流量送液(UI-シリーズ) + 一定圧送液(BPシリーズ)の実現

仕様
自動圧力調整装置

*1純水またはメタノール使用時、設定圧力0.5~5.0MPa/設定流量0.1~50.0ml/min
設定流量0.1~50.0ml/min以外でのご使用についてはお問い合わせください。

<FLOM社製>
中・高圧送液ポンプ デュアルポンプKPシリーズ
Dual Pump KP-22シリーズ

使いやすい汎用ポンプKP22型
特長

使いやすい汎用ポンプ KP22型
一般液クロ用に開発された汎用タイプ
内部に圧力センサーを搭載し、計量送液や定圧送液も行える多機能ポンプです。

・送液圧力の変動を抑制する脈流抑制機能
・流量安定性の高い高精度送液
・必要な流量を送液する計量送液モード搭載
・RS232Cによる外部制御

仕様
デュアルポンプ

*1 最大吐出圧力はSUS仕様が25MPa、PEEK仕様が20MPaです。
最大吐出圧力(MPa)は、瞬間最大圧力であり最大流量時の常用最大吐出圧力を意味するものではありません。
*2 最大流量設定による長時間送液は行えません。
*3 脈流抑制機能は5MPa以下で起動します。
*4 定圧送液では、設定圧力を実際計測されている圧力の平均値として送液します。脈流制御は行いません。

<FLOM社製>
中・高圧送液ポンプ デュアルポンプKPシリーズ
Dual Pump KP-21シリーズ

コストパフォーマンスに優れたKP21型
特長

コストパフォーマンスに優れた KP21型
シンプルな機能で安定した送液を行う低価格な汎用ポンプです。

・流量安定性の高い高精度送液
・RS232Cによる外部制御
・圧力センサー非搭載

仕様
デュアルポンプ

*1 最大吐出圧力はSUS仕様が25MPa、PEEK仕様が20MPaです。
最大吐出圧力(MPa)は、瞬間最大圧力であり最大流量時の常用最大吐出圧力を意味するものではありません。
*2 最大流量設定による長時間送液は行えません。

バルブ

多数のバルブならびにインジェクターについて、
ご要望に確実にお応えする豊富な基本機種ラインナップに加え、特殊なご要望に対応する特注品も承ります。
耐溶媒性、耐圧など、高い機能を十分に盛り込みながらも小型化されている製品、ご提案可能です。

手動タイプ 電動タイプ

エアー駆動タイプ
(防爆対応)

スタンドアローン 組込型
インジェクター
VIシリーズ(汎用)
VA-21シリーズ
(高耐圧、高耐久、ノンメタル、大流量など)
VA-21Aシリーズ
(汎用)
415シリーズ
インジェクター
MI-11(超高圧)
手動切替バルブ
小型手動切替バルブ
VF-02シリーズ
(高速切替)
バルブ切り換え例

その他の切り換えパターンについてもお気軽にご相談ください。

4方スイッチング

4方スイッチング

2連3方スイッチング

2連3方スイッチング

1-6方ロータリー

1-6方ロータリー

6方スイッチング

6方スイッチング

2連4方スイッチング

2連4方スイッチング

1-8方ロータリー

1-8方ロータリー

16方スイッチング

16方スイッチング

1-4方ロータリー

1-4方ロータリー

1-12方ロータリー

1-12方ロータリー

※手動切換バルブは、スイッチングバルブのみとなります。

配管例

本品を用いた代表的なHPLC配管例をご紹介します。以下配管例以外にもお客様のご要望に沿った製品のご提供が可能です。その他の配管例をご所望の場合もお気軽にご相談ください。

サンプルの注入

サンプルの注入

溶媒切り換え

溶媒切り換え

カラム切り換え

ピークの分画

ピークの分画

カラムセレクター

カラムセレクター

<FLOM社製>
自動切換バルブ Valve Unit VA-21シリーズ

V-VA-21
特長

一般分析、高速分析、分取、流路選択など、幅広い分野で利用可能です。

・用途に合わせてさまざまな流路タイプのバルブを用意
・大流量タイプやノンメタルタイプもラインアップ
・独自技術によるバルブの高耐久化

仕様
valve_VA-21_spec1

*表にない仕様につきましては、お問い合わせください。

valve_VA-21_spec2
valve_VA-21_spec3
valve_VA-21_spec4
valve_VA-21_spec5
valve_VA-21_spec6
valve_VA-21_spec7

<FLOM社製>
組込型自動切換バルブ Auto Valve VA-21Aシリーズ

通常の液クロ用バルブの他に、組み込み用バルブも取り扱っています。OEM生産などに最適です。

V-VA-21A
特長

自動切換バルブユニットVA-21の組込型タイプです。

・スペースを取らない小型設計
・RS232C/RS485通信を用いたシリアルコミュニケーションが可能

仕様
valve_VA-21A_spec1

*1 質量は参考値です。バルブヘッドの種類により大きく異なる場合がございます。
*バルブヘッドの種類及び仕様につきましては、 お問い合わせください。

valve_VA-21A_spec2
valve_VA-21A_spec3
valve_VA-21A_spec4
valve_VA-21A_spec5
valve_VA-21A_spec6
valve_VA-21A_spec7

上記以外の特注製品につきましては、お問い合わせください。

<FLOM社製>
組込型高速自動切換バルブ Auto Valve VF-02シリーズ

組込型高速自動切換バルブ
特長

高耐圧・高耐久・高速切り替えを可能にした高速自動切換バルブ
制御基板とモータードライバーを一体にした超小型設計

・スペースを取らない超小型設計
・オートサンプラーに便利な垂直ポート搭載(VF-01-1050)
・60度0.1秒の高速回転により圧力ショックを大幅に低減
・シール耐久性が往復10万回に向上(セラミックタイプ)
・耐圧100MPaの超高速分析用バルブも搭載可能
・効率的なメンテを可能にする着脱式バルブヘッド

仕様
オートバルブ仕様

上記以外の特注製品につきましては、お問い合わせください。

オートバルブ仕様
オートバルブ仕様
オートバルブ仕様

上記以外の特注製品につきましては、お問い合わせください。

サンプルインジェクター VI・MIシリーズ

サンプルの再現性、ハンドルの操作性、取り付けやメンテナンスの簡易性を追求した、新型手動インジェクターです。

<FLOM社製>
サンプルインジェクター VIシリーズ

サンプルインジェクター
特長

高機能な新型手動サンプルインジェクター VIシリーズ
サンプルの再現性、ハンドルの操作性、取り付けやメンテナンスの簡易性を追求した新型タイプ。
さらに、ピーク材のローターシールによって耐溶媒性を高めました。

・耐溶媒性や耐久性を求められるローターシールにはピーク材を使用。アルカリ性の溶媒を使用しても劣化の心配はありません(オプション:ベスペル)。
・インジェクションマーカーはコンパクトな内蔵型です。テフロン被膜リード線を用いて、耐溶媒性をさらに高めています。
・完全イナート仕様であるVI-13には、ピーク・テフロン製シリンジニードルを標準装備しています。イオンやタンパクなどの分析に最適です。
・バルブ内に刻まれた特殊バイパスが、パス切り換え時に発生する圧力ショックを吸収し、急激な圧力上昇によるカラムの劣化を防止します。

仕様
手動サンプルインジェクターVIシリーズ

上記以外の特注製品につきましては、お問い合わせください。
PEEK、ピークはVICTREX社の登録商標です。

オプション部品

<サンプルループ(1/16″SUS仕様)>

サンプルループSUS仕様
サンプル量

<サンプルループ(1/16″PEEK仕様)>

サンプルループPEEK仕様
サンプル量

<シリンジニードル>

シリンジニードル
シリンジニードル

<VI-11用フィッティング(10個入り)>

フィッティング
フィッティング

<VI-12用フィッティング(10個入り)>

フィッティング
フィッティング

<FLOM社製>
超高圧用手動マイクロインジェクター UHPLC Micro Injector MI-11

超高圧手動マイクロインジェクター
特長

超高速クロマトグラフィー用に開発された新型手動インジェクターです。
通常のマイクロ分析にも使用可能です。

・高圧流路へのサンプル注入を可能にする超高圧仕様(100MPa)
・サンプルロスの無い高精度なサンプル注入が可能
・サンプルの拡散を軽減する流路径0.25mm
・誤作動を防止するマイクロスイッチ方式インジェクションマーカー
・5uLサンプルループ、10uLマイクロシリンジ付属

仕様
手動マイクロインジェクター

上記以外の特注製品につきましては、お問い合わせください。

オプション部品

< サンプルループ(1/16″SUS仕様) >

サンプルループSUS仕様
サンプル量

<シリンジ>

シリンジ
シリンジ

< フィッティング(10個入り) >

フィッティング
フィッティング

< インジェクター用取付パネル >

インジェクター用取付パネル
インジェクター用取付パネル

パネルにバルブは含まれておりません。バルブは別途購入となります。
フロム製ポンプには取り付けられません。

<FLOM社製>
エアー駆動バルブ Air Valve 415シリーズ

V-415-2
特長

空気による切り換えで安全駆動

・エアー圧によるバルブ切換(電源不要)
・スペースを取らない小型設計

仕様
415-2_spec1

上記以外の特注製品につきましては、お問い合わせください。

<FLOM社製>
手動バルブVシリーズ

手動バルブ
特長

あらゆる分析システムに対応できるよう、多数のバルブヘッドをご用意したシリーズ。

仕様
手動バルブ

上記以外の特注製品につきましては、お問い合わせください。
PEEK、ピークはVICTREX社の登録商標です。

<FLOM社製>
小型手動バルブVシリーズ

小型手動バルブ
特長

超小型・高性能
直径25mm・30mmと非常に小型な液クロ用バルブです。
配管と操作ハンドルが全面にあるため、取り付けが容易です。
接液部がピーク材によるイナート仕様になっています。

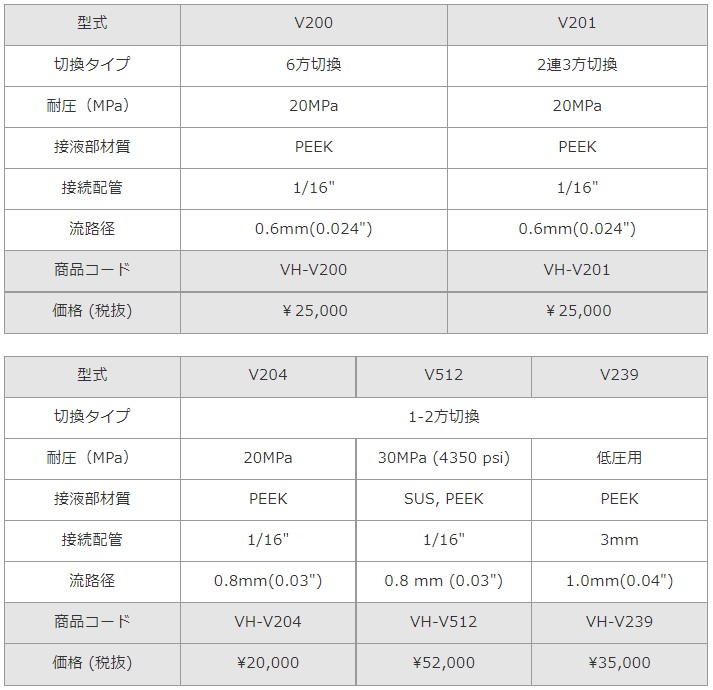

仕様
smallV-2_spec1

上記以外の特注製品につきましては、お問い合わせください。
PEEK、ピークはVICTREX社の登録商標です。

脱気装置(デガッサー)

ご要望に確実にお応えする豊富な基本機種ラインナップに加え、特殊なご要望に対応する特注品も承ります。
溶媒の脱気という基本性能は当然のこと、連続運転時でも高い流量安定性を誇ります。安定した動作で高い信頼をお寄せいただいています。

  • 分析用溶媒脱気装置 Gastorr AG-40シリーズ
  • 低流量分析用溶媒脱気装置 Gastorr BG-40シリーズ
  • フッ素系溶媒対応脱気装置 Gastorr FG-42
  • 分取用溶媒脱気装置 Gastorr PGシリーズ

<FLOM社製>
分析用溶媒脱気装置 Gastorr AG-40シリーズ

AG-40
特長

制御方式と真空ポンプを一新した溶媒脱気装置

・テフロン™AFチューブ採用し、デットボリュームを最小化
・装置内の状態を最適化する自己洗浄機能付
・CPU制御による安定した真空制御
・独立チャンバー構造による各溶媒のコンタミネーション防止
・2流路と4流路から選択可能

仕様
AG-40

*1 Teflon™AF は米国ケマーズ社の登録商標です。
*注意:フッ素系溶媒はご使用いただけませんのでご注意ください。

<FLOM社製>
低流量分析用溶媒脱気装置 Gastorr BG-40シリーズ

BG-40
特長

AGシリーズより高い脱気性能を追求した容量アップモデル

・テフロン™AFチューブ採用し、デットボリュームを最小化
・使用流速に合わせて2種類の内部容量をラインアップ
・装置内の状態を最適化する自己洗浄機能付
・CPU制御による安定した真空制御
・独立チャンバー構造による各溶媒のコンタミネーション防止
・2流路と4流路から選択可能
・チャンバー内の真空値をリアルタイムで表示 (有機ELディスプレイ)

仕様
BG-40

*1 Teflon™AF は米国ケマーズ社の登録商標です。
*注意:フッ素系溶媒はご使用いただけませんのでご注意ください。

<FLOM社製>
フッ素系溶媒対応脱気装置 Gastorr FG-42

FG-42
特長

・フッ素系溶媒に対応
・真空ポンプの劣化を防止する自動洗浄機能付
・CPU制御による安定した真空制御
・チャンバー内の真空値をリアルタイムで表示
・独立チャンバー構造による各溶媒のコンタミネーション防止

仕様
FG-42

<FLOM社製>
分取用溶媒脱気装置 Gastorr PGシリーズ

PGシリーズ
特長

大流量を確保
50mL/minまで送液可能な分取用脱気装置です。

・最大50mL/minまで送液可能
・真空ポンプの劣化を防止する自動洗浄機能付
・CPU制御による安定した真空制御
・チャンバー内の真空値をリアルタイムで表示
・独立チャンバー構造による各溶媒のコンタミネーション防止
・1流路と2流路から選択可能

仕様
PG-42
